차광보안경

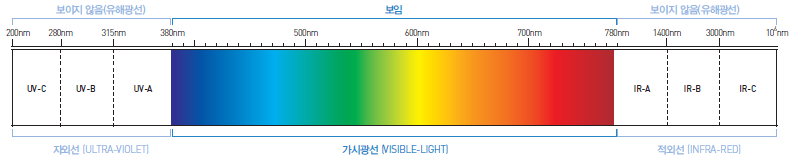

01 빛(전자파 종류)

02 차광렌즈의 차광번호 선택방법(KSP 8141 차광보호구 표준규격 발취)

용도 / 차광도 1.2 1.4 1.7 2 3 4 4 4
용접현장의 주변작업 O O O O O
아크 용접 피복 아크용접 ~30A O O
가스 실드 아크 용접 주변작업 O
아크 에어 가우징 주변작업 O O O O O
가스 용접 절단 작업 중금속 용접 및 납땝(1) ~70L O O O O O
70~200L O
200~800L O
방사플러스(3)에 따른 용접(경금속) ~70L[4d] O
70~200L[5d] O
200~700L[6d] O
산소절단(2) 900~2000L O
2000~4000L O
플라즈마 절단 주변작업 O O O O O
고열작업 고로, 강편가열로 조괴등의 작업 O
저로, 평로 등의 작업 O O O
전기로 작업 O

(1) 1시간당 아세틸렌 사용량(ℓ)
(2) 1시간당 산소 사용량(ℓ)
(3) 가스용접 및 납땜할 때 플럭스를 사용하는 경우 나트륨 589㎚의 강한 광이 방사된다.
이 파장을 선택적으로 흡수하는 필터(d라 한다)를 조합해서 사용한다. 보기) 4d 라 함은 차광호번 4에 d필터를 겹친것

03 차광렌즈의 차광능력치

한국산업안전보건공단 산업규격 - 보호구 안전인증 고시(노동부 고시) 발췌

차광도 번호 자외선 최대 분광 투과율 (T(λ)) 시감 투과율(Tυ) 적외선 투과율
313nm(%) 365nm(%) 최대(%) 최소(%) 근적외부 분광 투과율(TA)
1.2 0.0003 50 100 74.4 69
1.4 0.0003 35 74.4 58.1 52
1.7 0.0003 22 58.1 43.2 40
2 0.0003 14 43.2 29.1 28
3 0.0003 2.8 17.8 8.5 12
4 0.0003 0.95 8.5 3.2 6.4
5 0.0003 0.30 3.2 1.2 3.2
6 0.0003 0.10 1.2 0.44 1.7
  • ※ 비고
  • 210nm ≤λ≤ 313nm의 경우, 분광 투과율은 313nm의 허용값을 초과하지 않아야 한다.
  • 313nm ≤λ≤ 365nm의 경우, 분광 투과율은 365nm의 허용값을 초과하지 않아야 한다.
  • 365nm ≤λ≤ 380nm의 경우, 분광 투과율은 시감투과율을 초과하지 않아야 한다.
  • 380nm ≤λ≤ 480nm의 경우, 분광 투과율은 480nm의 측정값을 초과하지 않아야 한다.
  • ※ OTOS의 차광렌즈는 검정규격을 모두 획득한 제품입니다.

04 차광보안경의 효능

눈에 대하여 유해광선(자외선 및 적외선 또는 강렬한 가시광선)이 발생하는 작업장에서 눈을 보호하기 위한 제품입니다.
가스용접, 용단작업, 용단의 주변작업, 용광로 작업 등에서 사용합니다.
1) 아크나 용광로의 눈부신 광선을 약하게 해서 발광원의 상태를 관찰
2) 아크로부터 발생하는 유해 자외선, 적외선을 차단
3) 가시광선의 유해 청광을 저하시킴
4) 용광로 고열의 작업에서 발생하는 유해 자외선, 적외선을 차단
5) 작업자뿐만 아니라 주변 작업자, 견학자도 유해광선으로부터 장해를 받을 수 있으므로 착용해야 합니다.

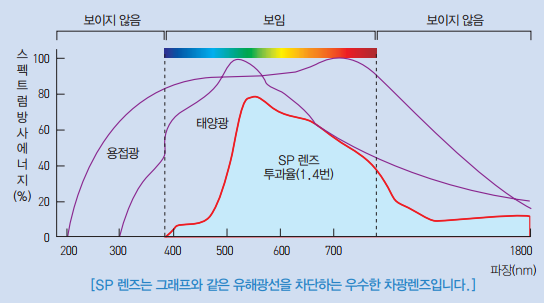

05 OTOS SP 렌즈의 특징

  • 1) 스패터(Spatter : 용접불똥)의 부착이 거의 없습니다.
    2) 기존의 플라스틱 렌즈에 비해 스크래치 (Scratch : 긁힘)가 발생하지 않습니다.
    3) 유리 렌즈의 1/3 무게로 매우 가볍습니다.
    4) 규격을 통과한 우수한 렌즈입니다.
    5) 내충격성, 내한성, 내열성이 뛰어납니다.
    6) 자기소화성 수지를 사용하여 내연성이 뛰어납니다.

06 금속 용융로용 렌즈(유리 렌즈)

녹색렌즈 		및 규격을 웃도는 렌즈로서 당사가 보유하고 있는 최고 성능의 분광 광도기(SPECTRO PHOTOMETER / 국내외 제조 업체 중 최고 성능의 분광 광도기)를 이용한 엄격한 품질 관리와 검사로 유해광선(자외선, 적외선)을 차단하는 렌즈입니다.
코발트색 렌즈 		1550˚C ~ 1600˚C 부근의 정제련의 온도측정에 사용. (주의 : 강력한 유해광선인 자외선, 적외선을 차단하는 것을 불가능합니다.
인증된 사용자외는 어떤 작업용도로 하여서는 안됩니다.)

07 골드 미러 코팅 렌즈 (Gold Mirror Coated Lens)

당사의 SP 렌즈에 골드 미러 코팅 처리를 하여 강렬한 가시광선, 자외선, 적외선을 반사 및 흡수시킴으로서 눈을 보호하고, 동시에 내측에서는 시각을 충분히 확보하여 물체를 명확히 확인할 수 있습니다.
종래에는 아크용접의 주변작업, 프라즈마 작업 등에 용접면 혹은 차광도가 짙은 차광보안경을 착용하여 보호해 왔으나, 당사의 골드 미러 보안경으로 눈부심 해소, 자외선, 적외선을 차단하고 쾌적한 시야를 확보할 수 있습니다.

프리사이즈 프레임 기능 혁신적이고 독특한 구조로 설계되어 있는 프레임은 착용시 다양한 얼굴 크기에 편안히 밀착되어짐으로서 압박감과 흘러내림을 자연스럽게 교정하여 줍니다.

08 SP 차광렌즈의 견본색상

( 본사 제품 모든 프레임에 위표의 차광번호의 렌즈를 모두 적용할 수 있습니다. )
* 견본색상은 KS, 노동부 규격의 차광번호입니다. 보여지는 화면 색상과 실제 제품과 다소 차이가 있을 수 있습니다.

09 자외선 차단용 보안경

  • 용도 눈에 대하여 해로운 자외선이 존재하는 작업장에서 눈을 보호하기 위하여 사용하는 제품입니다.
    ※ 용접이나 산소 절단 등 일반적인 화기 작업에는 절대 사용하지 마십시오.

10 자외선 차단 렌즈 종류

차광도 번호
(차단번호)		 자외선 최대 분광 투과율 (T(λ)) 시감 투과율 (T Y)
313NM[%] 365NM[%] 최대[%] 최소[%]
1.2 0.0003 10 100 74.4
1.4 0.0003 9 74.4 58.1
1.7 0.0003 7 58.1 43.2
2 0.0003 5 43.2 29.1
2.5 0.0003 3 29.1 17.8
3 0.0003 2 17.8 8.5
4 0.0003 0.8 8.5 3.2
5 0.0003 0.3 3.2 1.2

11 자외선 필터 차단능력

렌즈종류 용도 용도 편광 기능 여부
어두운 회색(Dark gray) 대표적인 자외선 차단렌즈 색상으로 사물을 실제와 같은 색상을 구별할 수 있으며 거의 모든 야외작업에서 밝은 빛과 눈부심을 감소 시켜줍니다. O
회색(Standard gray) O
반사렌즈(Mirror) 미러 코팅렌즈는 내부의 시야는 편안하게 확보시켜주는 동시에 강렬한 외부의 빛으로부터 눈을 보호하며 내외부 (Indoor / Outdoor)를 오가는 작업에 적합합니다. X
컬러 반사렌즈
revo blue
revo orange 		X
황색(Yellow) 옐로우(황색) 계열의 렌즈는 눈부심이나 산란을 일으키는 청광(450nm)을 효과적으로 차단해주기 때문에 안개나 흐린날 원거리 시야 확보가 용이합니다. X

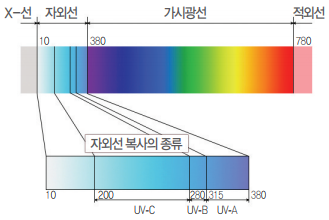

12 자외선의 유해

  • 인체에 유해한 자외선은 UV-A(315nm~380nm), UV-B(280nm~315nm), UV-C(200nm~280nm)로 구분됩니다. 오존층에 흡수되지 못하는 UV-A와 UV-B는 인체의 피부에 유해할 뿐만 아니라, 우리의 눈에도 심각한 위험을 초래하는 유해한 광선 입니다. UV-A는 우리 눈의 각막과 수정체를 통과하여 망막에까지 도달되므로 장시간 조사될 경우에는 눈 내부 조직이 화학적 변화에 의해 백내장, 설맹 등의 질병이 나타날 수 있습니다. UV-B는 눈의 각막까지 흡수되는 유해파로 에너지가 강하여 설맹, 각막손상, 각막화상으로 인한 시력저하의 원인이 될 수 있으며, 장시간 조사될 경우 각막 실질손상에 의한 영구적인 실명이 될 수있어 특히 조심해야 하는 유해광선입니다. UV-C는 대부분이 오존층에서 흡수 또는 여과되어 지구표면에는 도달되지 않으나, 오존층이 일부 파괴된 지역에서는 단시간에 실명이 될 수 있을 만큼 치명적인 유해광선입니다. 야외작업장, UV 살균작업, 기타 UV 발생 장비 주변작업 등에는 반드시 자외선용 보안경을 착용하여야 합니다.
